便携式烟气分析仪

简要描述:便携式烟气分析仪,功能多样,特点突出,主要应用在环境监测站、特检行业、节能监察中心、火力电站、石油化工、科研高校实验室等工业燃烧装置和锅炉的环保节能监测服务,并适用于连续分析各种能耗设备测试、发动机排放测试。

  • 产品型号:Madur GA-12
  • 厂商性质:代理商
  • 更新时间:2023-05-09
  • 访  问  量:1728

详细介绍

便携式烟气分析仪GA-12的主要特征:

  • 装有2或3个电化学传感器(典型布局 O2, CO, NO/NOx)
  • 与外部便携式打印机通过无线传输一起工作 (IR LED)
  • 高达60小时工作时间(装有可替换碱性电池)。
  • 两种不同长度的固定探针及在线过滤器和冷凝槽。
  • 分压传感器-用来测量烟囱抽力和流速(借助皮托管)。
  • 与数码相对湿度及温度传感器合作。
  • 测量烟气及环境温度。
  • 结果在LCD背光显示屏(128*64)上显示。
  • 内置大内存用于储存结果。
  • 计算许多额外参数。
  • 烟气校准固件。

两版电源供应:

  1. 版具有4个可替换AA电池(碱性,Ni-Cd or Ni-MH)
  2. 版具有内置Li-ion可充电电池和额外主转换器用来电池充电

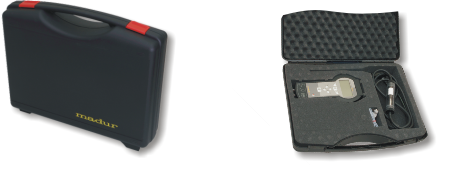

GA-12 分析仪及其装箱



Casing

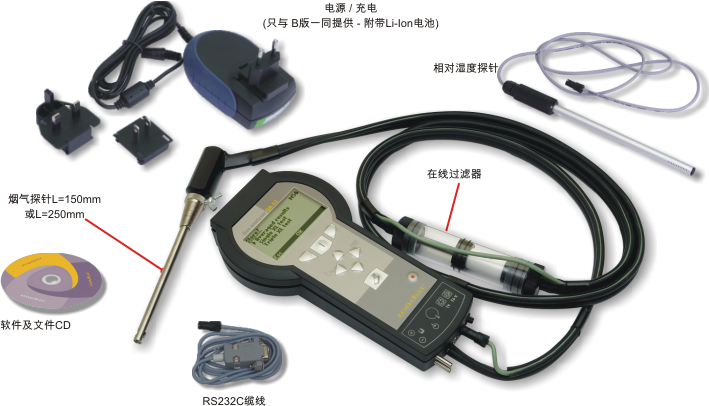

可操作GA-12分析仪及附件



Full

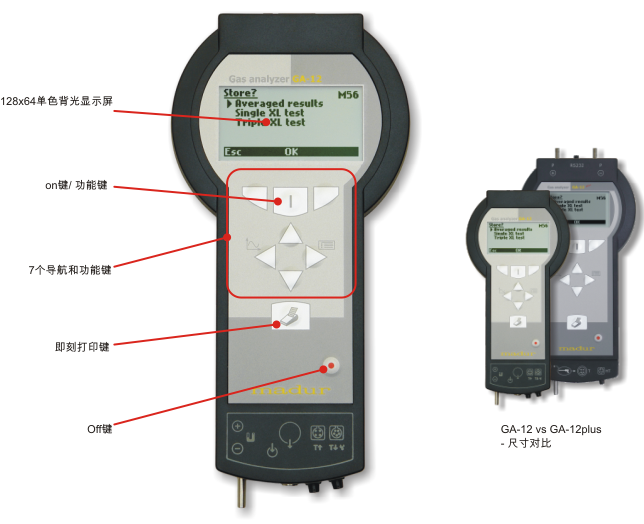

前板视图



前板视图

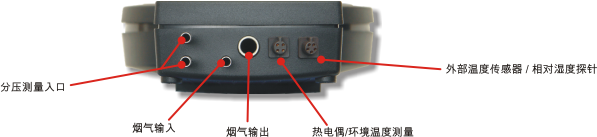

底部视图



底部视图

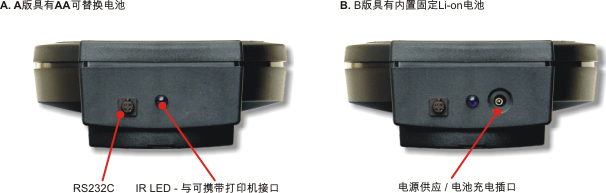

顶部视图



顶部视图

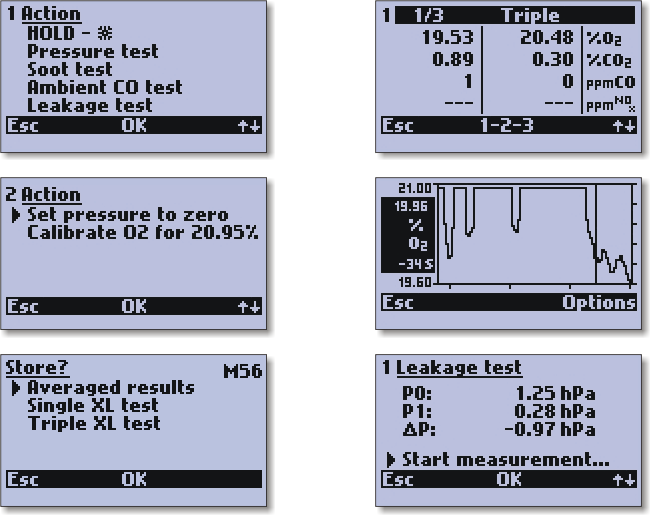

样例截图



样例截图

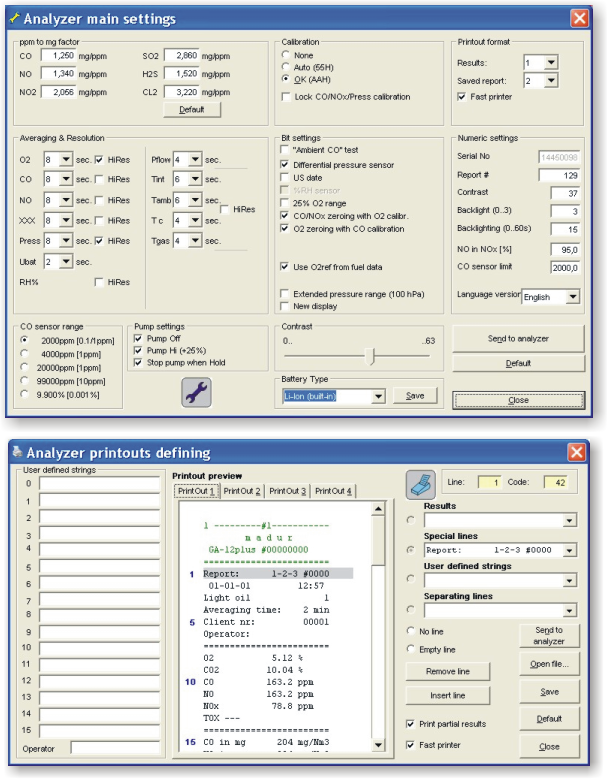

Pc软件样例截图



Pc软件样例截图









CET

8:40

便携式烟气分析仪GA-12的技术参数:

1. 常规参数 A版(带可替换AA 电池)

尺寸 (W x H x D) (图 #1 below) 245 x 116 x 47mm
重量 (分析仪自身不带电池和附件) 470g
箱材料 ABS 箱, 橡胶保护脚 (选配)
防护等级 IP20
操作条件 温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度 -20°C ÷ +55°C
电源供应 4 x AA 电池 (碱性或Ni-Cd或 Ni-MH)
操作时间(新碱性电池) zui多60小时
可安装烟气传感器数目 2 或 3个 – 参见订购指南
结果储存 64 测量报告
显示 图形LCD 128x64, 带有明暗对比功能及LED背光功能
烟气泵 隔膜泵, zui大 0.6÷0.9 l/min.
打印机 外部红外热敏 打印机 MCP 8850 及充电器
PC电脑通讯接口 RS-232C
烟气探针: 长度 | 管长度 | 温度范围 (图 #2 below) 150mm or 250mm | 2m | 300°C max
烟气过滤 包括在烟气探针管内的在线过滤器

2. 版(带内置Li-ion电池)

重量(带有一个电池,不带附件) 510g
电源供应 内置 Li-ion电池(3.6V, 1600mAh)
操作时间 (电池充满) zui多16 小时
其它数据与A版相同表 1

3. 烟气成分测量

下表显示了所有传感器/量程组合。请注意一台仪器中zui多可装配3个传感器 - 参见订购指南。

成分 方式 量程 | 分辨率 精度 时间 (T90) 符合
O2 – 氧气 O2-A2电化学传感器 20.95% | 0.01% ± 0.1%或测量值的5% 45 秒 ISO 50379,CTM-030
O2 – 氧气 O2-A2电化学传感器 25.00% | 0.01% ± 0.1% 或测量值5% 45 秒 ISO 50379,CTM-030
CO – 一氧化碳 CO-AF 电化学传感器 2 000ppm | 0.1ppm ± 0.1% 或测量值5% 45 秒 ISO 50379,CTM-030
CO – 一氧化碳 电化学传感器 4 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒 ISO 50379,CTM-030
CO – 一氧化碳 电化学传感器 20 000ppm | 1ppm ± 10ppm或测量值的5% 50 秒 ISO 50379,CTM-030
CO – 一氧化碳 电化学传感器 10% | 0.001% ± 0.005%或测量值的5% 45 秒 ISO 50379,CTM-030
CO – 一氧化碳 电化学, 及H2补偿< 4 000ppm | 1ppm ± 5ppm或测量值的5% 45 秒 ISO 50379,CTM-030
NO – 一氧化氮 电化学传感器 2 000ppm | 0.1ppm ± 5ppm 或测量值的5% 70 秒 ISO 50379,CTM-030
NO2 – 二氧化氮 NO2-AE电化学传感器 1 000ppm | 0.1ppm ± 5ppm 或测量值的5% 45 秒 ISO 50379,CTM-030
SO2 – 二氧化硫 SO2-AE电化学传感器 2 000ppm | 0.1ppm ± 5ppm 或测量值的5% 45 秒 ISO 50379
H2S – 硫化氢 H2S-AE电化学传感器 2 000ppm | 0.1ppm ± 5ppm或测量值的5% 45 秒

4. 其他测量 / 计算结果

变量 方式 量程 | 分辨率 精度 时间 (T90)
Tgas – 烟气温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉输入空气温度 PT500 电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
分压 硅压阻式压力传感器 -25hPa ÷ +25hPa | 1Pa (0.01hPa) ± 2Pa或测量值的5% 10 sec
烟气流速 (选测) 间接, 带皮托管及压力传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s 或测量值的5% 10 秒
RH – 相对湿度 SHT11 电容式聚合物传感器 (需要特殊探针) 5 ÷ 95% | 1% ± 5% 30 秒
Lambda λ – 剩余空气系数 已计算 1 ÷ 10 | 0.01 测量值的± 5% 10 秒
qA – 烟囱损失 已计算 0 ÷ 100% | 0.1% 测量值的± 5% 10 秒
Eta η – 燃烧效率 已计算 0 ÷ 120% | 0.1% 测量值的± 5% 10 秒

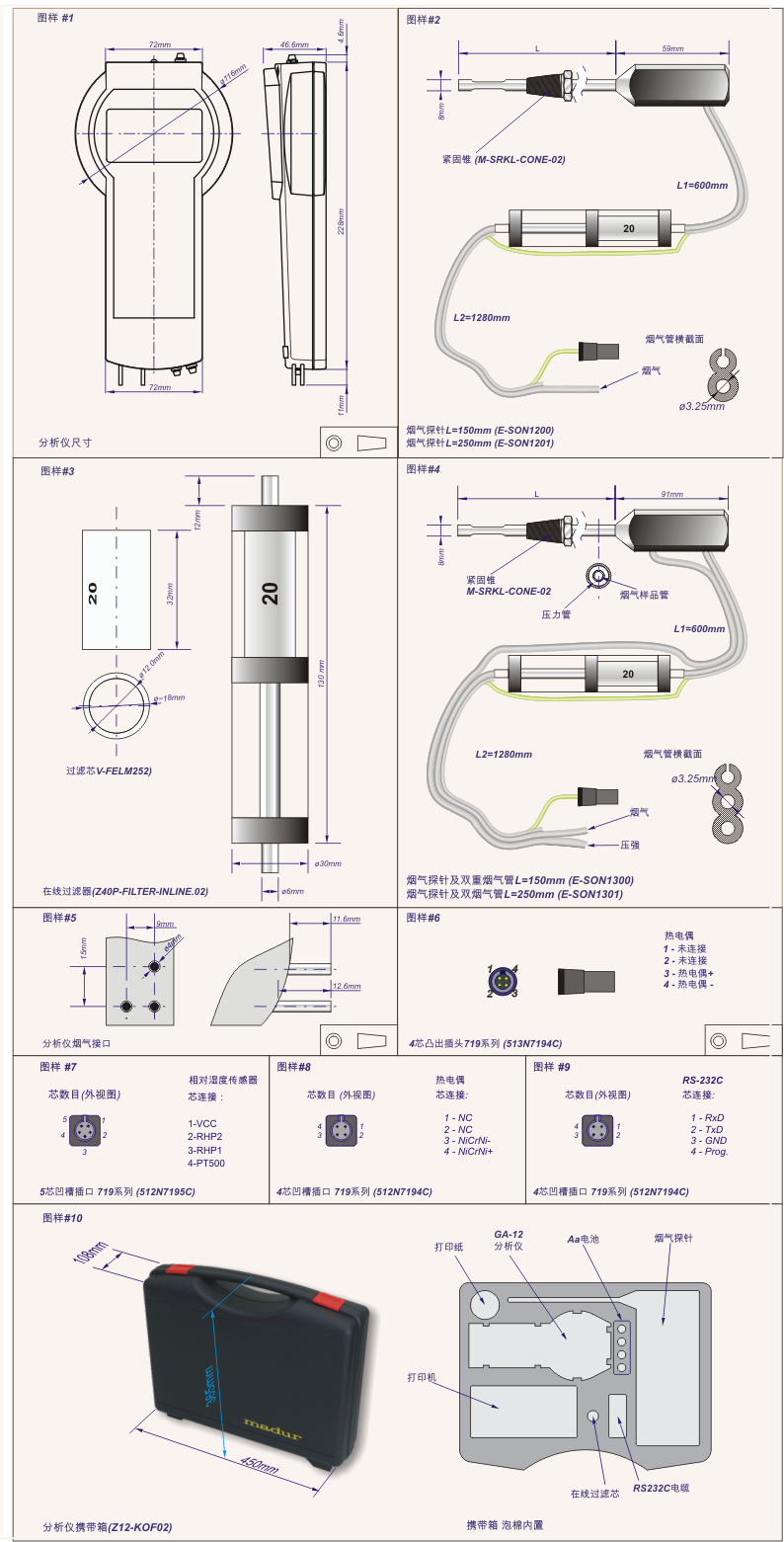

图样



图样
