在线红外烟气分析系统

简要描述:在线红外烟气分析系统 Madur—CMS-7:
CMS-7 – 带有红外传感器的烟气在线监测系统
CMS-7是一个完整尺寸的CEMS系统,配备Z多6个电化学传感器 (如果需要,可提供更多传感器)和3个红外传感器。 CMS-7包含3个模块: 分析仪,预处理器和电源供应模块。 这3个模块被安装在一个服务器类型的橱柜中,带有一个手推车方便移动。 面板上带有SD卡的数据记录器允许连续多周收集测量结果。

  • 产品型号:Madur—CMS-7
  • 厂商性质:代理商
  • 更新时间:2023-05-09
  • 访  问  量:1814

详细介绍

在线红外烟气分析系统 Madur—CMS-7:

主要特性

CMS-7是一种模块化的烟气在线监测系统。
在19’’标准机架中,它由三个模块组成:

  • 预处理模块 - 高度 5U
  • 分析仪模块 - 高度 4U
  • 电源供应模块 - 高度 2U

上述所有的模块被安装在一个高度12 U的19’’橱柜中。 橱柜的前面是玻璃, 用于保护控制面板,也允许浏览和控制CEMS的运行。 背面是有铰链的,允许容易地进入所有分析仪模块的电气接口。 在背面底部,有一个电气接口的主面板, 在侧面有一个加热管接口。

预处理模块包括以下部分:

  • 加热管和加热过滤器的驱动和操控程序。
  • 气体干燥器 (Nafion® 或冷凝类型)。
  • 安装在前面板中的两个玻璃纤维过滤器。
  • 安装在前面板中的流量指示器。
  • 气泵 (隔膜泵)和冷凝泵(蠕动泵)。
  • 电池阀用于通风。
  • 顺磁氧气传感器 (如果被选择安装)。



分析仪模块包括以下部分:

  • 一套电化学传感器 (O2 + 至多5个毒性气体传感器)。
  • 一套红外传感器 (至多3个)。
  • 其它测量系统 (温度测量, 压力, 流量等)。
  • 大尺寸 (320x240), 图形, 单色LCD显示屏和控制键盘。
  • CPU管理计算机。
  • 模拟输出。
  • 通讯接口。
  • 数据记录器带有SD卡。

CMS-7分析仪的全视图

CMS-7分析仪的全视图

CMS-7 详细视图

CMS-7 详细视图

气体分析仪模块 - 前面板视图

气体分析仪模块 - 前面板视图

采样气体预处理单元 - 前面板视图

采样气体预处理单元 - 前面板视图

电源供应模块

电源供应模块

电气接口面板 - 橱柜背面底部

电气接口面板 - 橱柜背面底部

界面示例



1. 常见参数– 分析仪单元

尺寸 (W x H x D) 470mm x 310mm x 160mm
重量(不带附件) 12.0kg ÷ 12.8kg
箱材料 铝填充泡沫和纤维(聚酯)
防护等级 IP20
操作条件 温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝))
储存温度 0°C ÷ +55°C
电源供应: 输入 | zui大功耗 115V AC 或 230V AC | 90W (无加热管)
数据内存: 尺寸 | 结果数目 32kB | 30 报告 + 10 banks (1024 套数据)
显示 图形LCD 320x240, 带明暗对比功能和背光功能
模拟输出 (选配) 两个电流(0/4mA ÷ 20mA) 或电压 (0V ÷ 10V) 输出
烟气泵 | 烟气流 隔膜泵, zui大 2 l/min | 90 l/h (1.5 l/min)
CO传感器反吹泵 隔膜泵, zui大1.5 l/min
与PC 电脑通讯接口 RS-232C
烟气过滤 1. 加热管内加热过滤器
2. 内置终端过滤器(烟气干燥器后)及可替换芯

2. 烟气预处理单元及冷凝干燥器,加热管驱动,加热管

干燥方式 通过快速冷却使水蒸气冷凝
冷却器类型 基于Peltier元件
冷却器温度 +5°C 电稳定
冷却器温度滞后 ~ 1°C
有效干燥zui大烟气流 100 l/h
冷凝泵 蠕动, 38ml/min.
加热管温度 +120°C 电稳定
加热管温度滞后 ~ 5°C
加热管长度 3m (可选择 5m 或10m)
加热管能耗 360W (zui大)
加热管热电偶缆线 K型(可选择S型)

3. 烟气预处理单元及 Nafion® 干燥器, 加热管驱动器, 加热管

干燥方式 通过 Nafion® 膜输水由局部水蒸气分压驱动--一级动力反应
冷却器类型 基于 Nafion® 交换器
冷却器温度 n/a
Nafion® 带内负压 ~500mbar
操作预备时间 1 分钟
冷凝物泵 n/a
加热管温度 +120°C 电稳定
加热管温度滞后 ~ 5°C
加热管长度 3m (可选择的 5m或10m)
加热管能耗 360W (zui大)
加热管热电偶缆线 K型 (可选择S型)

4. 烟气成分测量

下表显示了所有传感器/量程的组合。请注意一台仪器中zui多可安装传感器数目为7个电化学和2 个红外 – 参见订购指南。

成分 方式 量程 | 分辨率 精度 时间 (T90)
O2 – 氧气 电化学传感器 20.95% | 0.01% ± 0.01% 或测量值的5% 45 秒
O2 – 氧气 电化学,分压 20.95% | 0.01% ± 0.01% 或测量值的5% 45 秒
O2 – 氧气 电化学,分压 25.00% | 0.01% ± 0.01% 或测量值的5% 45 秒
O2 – 氧气 电化学,分压 100.00% | 0.01% ± 0.1% 或测量值的5% 45 秒
CO – 一氧化碳 电化学传感器 4 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
CO – 一氧化碳 电化学传感器 20 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
CO – 一氧化碳 电化学传感器 10% | 0.001% ± 0,005% 或测量值的5% 45 秒
CO – 一氧化碳 电化学, 及H2 补偿 4 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
CO – 一氧化碳 红外传感器 10% | 0.01% ± 0.05%或测量值的5% 45 秒
CO – 一氧化碳 红外传感器 100% | 0.1% ± 0.05%或测量值的5% 45 秒
CO2 – 二氧化碳 红外传感器 1% | 0.01% ± 0.05%或测量值的5% 45 秒
CO2 – 二氧化碳 红外传感器 5% | 0.01% ± 0.05%或测量值的5% 45 秒
CO2 – 二氧化碳 红外传感器 25% | 0.01% ± 0.05%或测量值的5% 45 秒
CO2 – 二氧化碳 红外传感器 100% | 0.1% ± 0.05%或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 1% | 0.01% ± 0.05%或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 10% | 0.01% ± 0.05%或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 25% | 0.01% ± 0.05%或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 50% | 0.01% ± 0.05%或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 100% | 0.01% ± 0.5%或测量值的5% 45 秒
NO – 一氧化氮 电化学传感器 1 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
NO – 一氧化氮 电化学传感器 5 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
NO2 – 二氧化氮 电化学传感器 1 000ppm | 1ppm ± 5ppm 或测量值的5% 60 秒
SO2 – 二氧化硫 电化学传感器 1 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
SO2 – 二氧化硫 电化学传感器 5 000ppm | 1ppm ± 5ppm 或测量值的5% 45 秒
H2S – 硫化氢 电化学传感器 1 000ppm | 1ppm ± 5ppm 或测量值的5% 70 秒
H2 – 氢气 电化学传感器 2 000ppm | 1ppm ± 10ppm 或测量值的5% 50 秒
H2 – 氢气 电化学传感器 20 000ppm | 1ppm ± 10ppm 或测量值的5% 70 秒
CL2 - 氯气 电化学传感器 250ppm | 1ppm ± 5ppm 或测量值的5% 60 秒
HCl - 氯化氢 电化学传感器 100ppm | 1ppm ± 5ppm 或测量值的5% 120 秒
N2O – 氧化亚氮 红外传感器 2 000ppm | 1ppm ± 10ppm 或测量值的5% 45 秒
CHF3 – 氟仿 (冷却剂R23) 红外传感器 2.5% | 0.01% ± 0.05%或测量值的5% 45 秒
SO2 – 二氧化硫 红外传感器 1% | 0.01% ± 0.05%或测量值的5% 45 秒
NO2 – 二氧化氮 红外传感器 1% | 0.01% ± 0.05%或测量值的5% 45 秒

5. 其他测量 / 计算结果

变量 方式 量程 | 分辨率 精度 时间 (T90)
Tgas – 烟气温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tgas – 烟气温度 S型热电偶 -10 ÷ 1500°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉输入空气温度 PT500 电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
T1 & T3 – 外部温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
T1 & T3 – 外部温度 S型热电偶 -10 ÷ 1500°C | 0.1°C ± 2°C 10 秒
T2 & T4 – 外部温度 PT500电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
分压 硅压阻压强传感器 -25hPa ÷ +25hPa | 1Pa (0.01hPa) ± 2Pa或测量值的5% 10 秒
烟气流速 间接, 带皮托管和压强传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s或测量值的5% 10 秒
Lambda λ – 过剩空气系数 已计算 1 ÷ 10 | 0.01 测量值的± 5% 10 秒
qA – 烟囱损失 已计算 0 ÷ 100% | 0.1% ± 5% rel. 10 秒
Eta η – 燃烧效率 已计算 0 ÷ 120% | 0.1% 测量值的± 5% 10 秒
U1 & U2 – 模拟输入 (电压) Delta-sigma ADC -20V ÷ +20V | 0.01V 测量值的± 2% 10 秒
I1 & I2 – 模拟输入 (电流) Delta-sigma ADC -20mA ÷ +20mA | 0.01mA 测量值的± 2% 10 秒

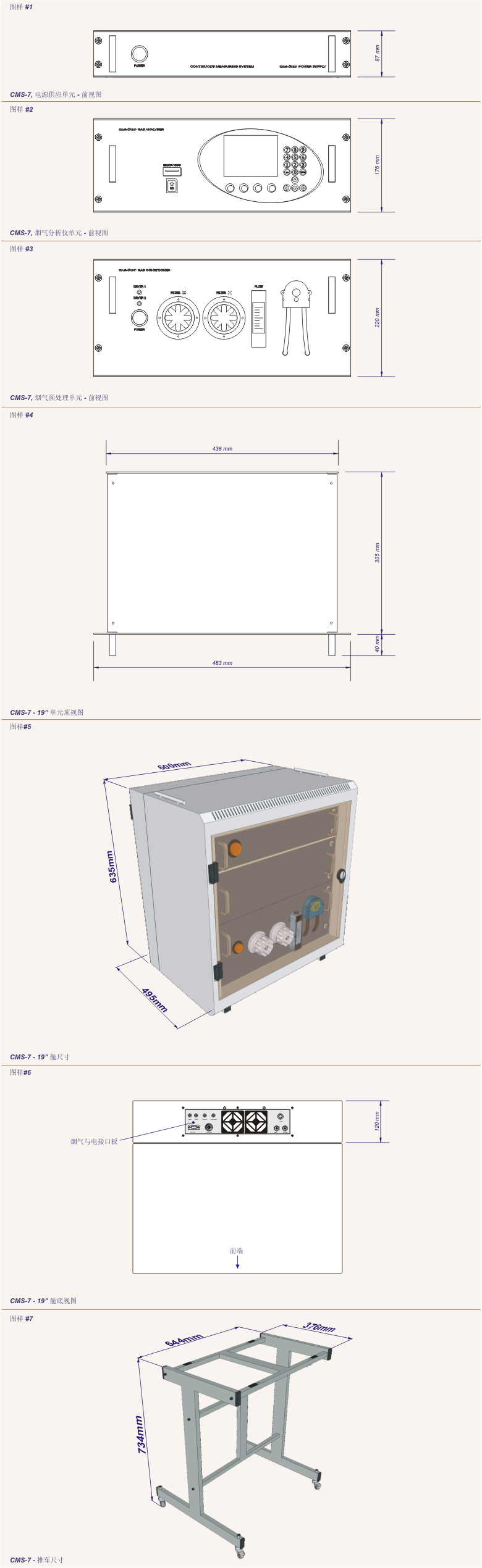

图样

图样
